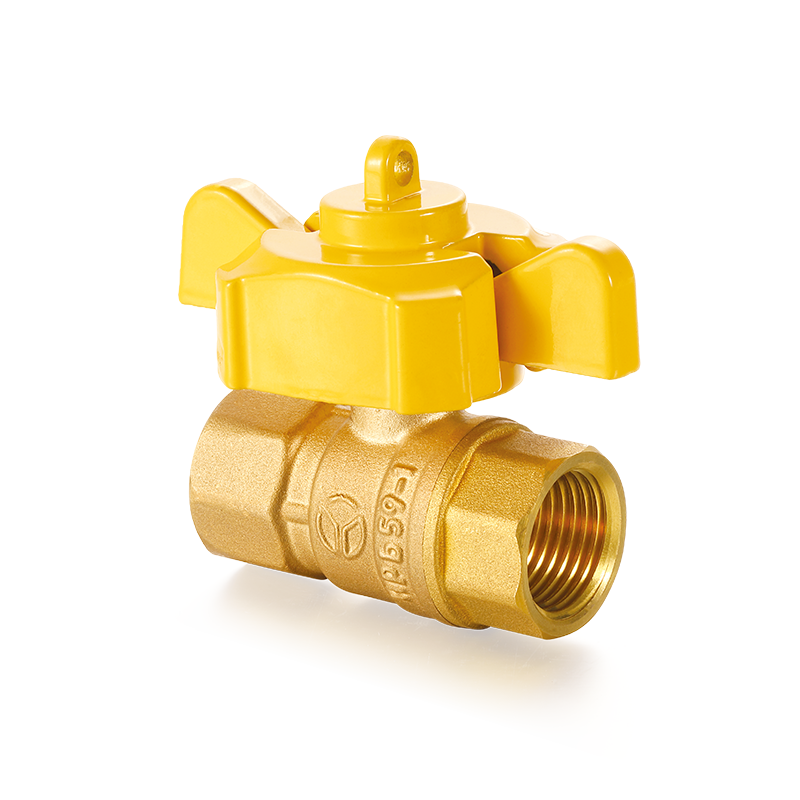

Uzamykatelný kulový ventil z mosazi Výrobci

V průmyslových systémech řízení tekutin a komerčních vodovodních systémech je pro zajištění bezpečnosti a prevence nehod zásadní zajištění toho, aby ventil zůstal ve své zamýšlené poloze – zcela otevřený nebo zcela uzavřený. Zatímco standardní mosazné kulové kohouty nabízejí spolehlivou funkci uzavření, jejich volně otočné ovládací rukojeti představují riziko neoprávněného ovládání nebo náhodného pohybu v důsledku vibrací. Uzamykatelný mosazný kulový ventil obsahuje navrženou funkci fyzického zamykání, která povyšuje provozní kontrolu na novou úroveň zabezpečení.

Charakteristickým znakem tohoto ventilu je jeho upravená struktura rukojeti a dříku. Na rozdíl od standardní volně otočné rukojeti, uzamykatelný mosazný kulový ventil integruje západku nebo poutko visacího zámku do základny rukojeti nebo samotné rukojeti. Tento hasp má jeden nebo více uzamykacích otvorů. Když je ventil přesně umístěn v poloze zcela „zavřeno“ (rukojeť kolmo k potrubí, 0°) nebo zcela „otevřeno“ (rukojeť rovnoběžně s potrubím, 90°), zajišťovací otvor na rukojeti dokonale lícuje s odpovídajícím otvorem na těle ventilu. Obsluha může těmito dvěma zarovnanými otvory vložit standardní visací zámek a uzamknout jej, čímž fyzicky zabrání pohybu kliky. Tato konstrukce je známá jako schopnost „Lockout/Tagout“ (LOTO), klíčová součást mezinárodně uznávaných postupů energetické izolace.

Z hlediska materiálového inženýrství je tělo ventilu obvykle vyrobeno z vysoce kvalitní kované mosazi, běžně jako CW617N nebo CW614N. Tyto materiály jsou známé svou vynikající odolností proti korozi, dobrou obrobitelností a dostatečnou mechanickou pevností. Pro další zvýšení odolnosti a estetiky je často povrch těla ventilu poniklované . Tento povlak ze slitiny niklu a fosforu účinně zabraňuje oxidaci nebo vyblednutí mosazi (běžně známému jako „ztmavnutí“) ve vlhkém nebo korozivním prostředí.

Kromě toho je konstrukce vřetene odolná proti vyfouknutí dalším kritickým bezpečnostním prvkem moderních uzamykatelných kulových kohoutů. Tato konstrukce zajišťuje, že ani při vysokém tlaku kapaliny nebo plynu nemůže být vřeteno během provozu vytlačeno z těla ventilu, čímž se zabrání možnému úniku nebo dokonce katastrofickému vymrštění vřetene. Těsnění vřetene obvykle používá nastavitelnou ucpávku z PTFE (Polytetrafluorethylen). Tento materiál nabízí extrémně nízký koeficient tření a vynikající chemickou inertnost, zajišťuje hladký provozní krouticí moment a poskytuje dlouhodobě stabilní těsnicí výkon.

Pro vizuální ilustraci technických specifikací různých typů uzamykatelných mosazných kulových kohoutů je níže uvedena srovnávací tabulka:

Data sestavená z průmyslových standardů.

To stojí za zmínku Ningbo Yunhua Valve Co., Ltd. nashromáždila hluboké technické znalosti v oblasti výroby ventilů. Jako společnost zaměřená na bezpečnost a inovace potrubních systémů si Yunhua Valve plně uvědomuje zásadní význam uzamykatelných konstrukcí pro ochranu bezpečnosti obsluhy a integrity zařízení. Během procesu výzkumu a vývoje náš technický tým upřednostnil optimalizaci přesnosti polohování a dlouhodobou provozní spolehlivost uzamykacího mechanismu, aby zajistil, že otvory na rukojeti a těle zůstanou po opakovaných cyklech zamykání/odemykání přesně vyrovnány, čímž poskytuje pevný základ pro bezpečnostní postupy LOTO.

Uzamykatelné mosazné kulové kohouty nejsou nutné v každém potrubním systému. Jsou však povinnými bezpečnostními zařízeními v prostředích, kde by nesprávná činnost ventilu mohla vést k vážnému zranění osob, značným škodám na majetku nebo k porušení bezpečnostních předpisů na pracovišti. Hlavním účelem jejich aplikace je fyzické vynucení energetické izolace a eliminace rizika lidské chyby.

The Postup Lockout/Tagout (LOTO). je nejzákladnějším a nejdůležitějším aplikačním scénářem v průmyslové bezpečnosti. Ve výrobních závodech, chemických továrnách, farmaceutických zařízeních a místech výroby energie musí být zařízení před údržbou, opravou nebo čištěním izolováno od všech potenciálních nebezpečných zdrojů energie (včetně stlačeného vzduchu, vysokotlakých kapalin, elektřiny, chemické energie atd.). Uzamykatelný mosazný kulový ventil slouží jako kritický „bod energetické izolace“. Podle norem, jako je OSHA 1910.147 (USA), musí personál údržby připevnit svůj osobní bezpečnostní visací zámek a štítek k zařízení pro izolaci energie (tento ventil), aby se zabránilo ostatním v náhodném opětovném zapnutí zařízení během práce. Důvodem, proč jsou mosazné uzavíratelné kulové ventily v těchto aplikacích upřednostňovány, je to, že poskytují robustní mechanický výkon spojený s vynikající odolností proti korozi, schopné manipulovat se složitými kapalinami vyskytujícími se v továrnách, jako jsou hydraulické oleje, chladicí kapaliny a různé procesní plyny.

V říši veřejná zařízení a komerční budovy , stejně nezastupitelnou roli hrají uzamykatelné mosazné kulové kohouty. Představte si hotel se stovkami pokojů nebo hustě obydlenou školu, nemocnici nebo velký bytový komplex. Pokud by potrubí zemního plynu, požární vodovody nebo hlavní vodovodní stoupačky v těchto budovách mohly být volně provozovány neoprávněným personálem, následky by byly hrozivé. Pracovníci údržby mohou při nouzových opravách nebo běžné údržbě pomocí uzamykatelných kulových kohoutů zcela uzavřít a uzamknout přívod vody nebo plynu do izolovaného úseku, přičemž klíč si ponechá určená osoba. Tato metoda nejen účinně zabraňuje vandalismu nebo zlomyslné manipulaci ale také zabraňuje únikům nebo přerušením provozu způsobeným zvědavými dětmi nebo jinými neoprávněnými osobami, které náhodně manipulují s ventily, což výrazně zvyšuje bezpečnost a efektivitu řízení veřejných zařízení.

Odvětví zemědělského zavlažování a lodního inženýrství jsou také významnými oblastmi použití těchto ventilů. Na velkých farmách jsou zavlažovací systémy široce rozmístěny a často umístěny na bezobslužných polích. Časté jsou případy nepovolené krádeže vody nebo zlomyslného uzavření ventilu. Uzamykatelné mosazné kulové ventily instalované na klíčových uzlech tento problém účinně řeší. Farmáři mohou nastavit stav ventilu podle svého plánu zavlažování, uzamknout jej a zajistit, aby systém fungoval správně. V námořních strojírenstvích nebo pobřežních zařízeních je zařízení neustále vystaveno drsnému prostředí s vysokou solnou mlhou a vysokou vlhkostí, což vyžaduje extrémně vysokou odolnost materiálu proti korozi. V reakci na to pokročilí výrobci vyrábějí kulové ventily pomocí mosaz odolná proti odzinkování (DZR). . Tato speciální slitina mosazi optimalizuje složení, aby účinně inhibovala preferenční korozi a vyluhování zinku (odzinkování), ke kterému může docházet ve specifických kvalitách vody (zejména těch s vysokým obsahem chloridových iontů). To zabraňuje úniku nebo dokonce prasknutí způsobenému vnitřní strukturální poruchou těla ventilu a zajišťuje dlouhodobou spolehlivou službu na lodích, v odsolovacích zařízeních nebo pobřežních chemických parcích.

Ningbo Yunhua Valve Co., Ltd. hluboce rozumí rozdílným potřebám pojistných ventilů v různých průmyslových odvětvích. Naše řada uzamykatelných mosazných kulových kohoutů je nejen navržena a testována přísně podle bezpečnostních norem LOTO, ale nabízí také různé materiálové možnosti pro drsné pracovní podmínky, včetně standardní mosazi CW617N a náročnější mosazi DZR. Naše produkty byly úspěšně použity v projektech potrubí pro několik velkých průmyslových parků a obchodních komplexů v Číně, čímž si získali důvěru zákazníků díky stabilnímu a spolehlivému výkonu.

Pro plnou realizaci plánované životnosti a bezpečnostního výkonu vysoce kvalitního mosazného uzamykatelného kulového ventilu jsou nezbytné správné instalační postupy a pravidelné kontroly údržby. I ten nejlepší ventil utrpí zhoršený výkon a bezpečnost, pokud je nainstalován nesprávně nebo pokud chybí nezbytná údržba.

Klíčové body pro dimenzování a instalaci :
Před instalací musíte potvrdit, že jmenovitý tlak a teplota ventilu odpovídá skutečným provozním podmínkám potrubního systému. Zkontrolujte označení na těle ventilu, včetně jmenovitého vrtání, jmenovitého tlaku (např. PN40) a označení materiálu. Věnujte pozornost šipce směru proudění na tělese (obzvláště důležité u jednosměrných těsnění). Přestože je většina kulových ventilů obousměrná, je vždy spolehlivější dodržovat doporučený směr průtoku výrobce. Pro závitové mosazné kulové kohouty, použití dvou klíčů je zásadní, aby nedošlo k poškození ventilu . Konkrétně použijte jeden klíč k pevnému držení těla ventilu a další klíč k utažení spojky potrubní armatury. Tím se zabrání přenosu točivého momentu přímo na spojení mezi karoserií a kapotou, čímž se zabrání deformaci karoserie, netěsnostem nebo dokonce prasklinám způsobeným nerovnoměrným namáháním. Naneste přiměřené množství PTFE pásky nebo těsnicího prostředku na závity na vnější závity trubky, ale zajistěte, aby žádný z těchto těsnicích materiálů nevnikl do vývrtu trubky nebo do průtokové cesty ventilu. Zbytková těsnicí páska by se mohla vložit do sedel ventilů z PTFE, poškodit těsnicí povrch a způsobit, že se ventil při zavření úplně neuzavře. Po instalaci, před úplným uvedením ventilu do provozu, proveďte tlakovou zkoušku, abyste se ujistili, že v místech připojení nedochází k netěsnostem.

Postupy údržby a odstraňování problémů :
Uzamykatelné mosazné kulové kohouty v čistých provozních médiích (jako je voda z vodovodu, čistý stlačený vzduch, zemní plyn) jsou prakticky bezúdržbové. Po dlouhodobém užívání se však mohou objevit některé běžné problémy. Pokud se například ovládání rukojeti stane neobvykle ztuhlou nebo zaseknutou, obvykle se nejedná o jednoduchý problém „nedostatku mazání“. Může to být způsobeno bobtnání PTFE materiál sedla nebo částice nečistot se zachytí mezi koulí a sedlem. v tomto okamžiku nikdy nepoužívejte cheater bar (např. délku trubky) k násilnému otáčení rukojetí . Tato praxe může nejen poškodit uzamykací mechanismus, ale také deformovat představec nebo roztrhnout PTFE sedlo. Správný postup je odtlakovat systém a poté ventil rozebrat za účelem kontroly a čištění. K čištění lze na kovové části použít rozpouštědla, jako je benzín, ale pro nekovové součásti, jako jsou PTFE sedla a O-kroužky, použijte čištěnou vodu nebo alkohol a vyhněte se dlouhodobému namáčení. Pokud ventil zůstane po čištění obtížně ovladatelný, musí být vyměněn.

Pro ventily používané v kritických bezpečnostních programech LOTO platí a důrazně se doporučuje plán pravidelného funkčního testování . Například čtvrtletně nebo pololetně provádějte test „těsnosti sedla“. Konkrétní kroky jsou: zajistěte, aby bylo zapojené potrubí odtlakováno a nemělo požadavek na tlak, zcela zavřete ventil a uzamkněte jej osobním visacím zámkem, poté otevřete výstupní odvzdušňovací ventil nebo sledujte připojený manometr. Pokud vidíte nepřetržitý tok kapaliny nebo údaj na manometru pomalu stoupá, těsnění sedla selhalo a ventil musí být okamžitě vyměněn, aby se obnovila jeho funkce spolehlivého izolačního bodu.

Ningbo Yunhua Valve Co., Ltd. se zavázala nejen poskytovat vysoce kvalitní uzamykatelné mosazné kulové ventily, ale také nabízet našim zákazníkům technickou podporu po celou dobu životnosti. Naše výrobky jsou kované z vysoce kvalitní mosazi CW617N a sedla jsou vyrobena z čistého PTFE nebo PTFE vyztuženého skleněnými vlákny, což zajišťuje nízký krouticí moment a vynikající těsnicí výkon při dlouhodobém používání. Při výrobě přísně zavádíme systém řízení jakosti ISO9001. Každý ventil prochází 100% zkouškou těsnění před opuštěním továrny, což zajišťuje, že produkty dodávané zákazníkům jsou spolehlivé a bezpečné. Současně může náš technický tým poskytnout profesionální rady pro výběr a pokyny pro instalaci/údržbu na základě vašich konkrétních provozních podmínek, což vám pomůže maximalizovat životnost ventilu a minimalizovat dlouhodobé provozní náklady.

Často kladené otázky (FAQ)

Q1: Jaký je hlavní rozdíl mezi uzamykatelným mosazným kulovým ventilem a standardním mosazným kulovým ventilem?
A: Hlavní rozdíl spočívá v designu rukojeti. Rukojeť a/nebo tělo uzamykatelného kulového ventilu integruje madlo s otvory, což umožňuje obsluze použít standardní visací zámek k fyzickému uzamčení ventilu v plně otevřené nebo plně uzavřené poloze, aby se zabránilo neoprávněnému nebo náhodnému použití. Standardní kulový ventil tuto funkci postrádá.

Q2: Jak mohu zajistit, aby ventil, který si koupím, splňoval průmyslové bezpečnostní normy?
A: Zajistěte, aby výrobce poskytl jasné parametry výkonu, včetně maximálního pracovního tlaku, použitelného teplotního rozsahu a materiálových certifikátů. U ventilů používaných v procedurách LOTO ověřte, zda je uzamykací mechanismus spolehlivý a že rukojeť a uzamykací otvory přesně lícují v otevřené a zavřené poloze. Ningbo Yunhua Valve Co., Ltd. vyrábí produkty podle mezinárodních norem a poskytuje podrobné technické listy, splňující požadavky přísných bezpečnostních auditů.

Q3: Je tento typ ventilu vhodný pro plynovody na zemní plyn?
A: Ano, řádně certifikované mosazné uzamykatelné kulové kohouty jsou velmi vhodné pro potrubí na zemní plyn nebo LPG. Mosaz nabízí vynikající odolnost proti korozi vůči plynu a funkce uzamčení zabraňuje náhodnému nebo škodlivému použití. Ujistěte se, že vybraný ventil je výslovně označen pro provoz na plyn a že jeho jmenovitý tlak splňuje požadavky plynového systému.

Q4: Rukojeť ventilu je velmi tuhá pro ovládání. Mohu přidat lubrikant nebo použít delší rukojeť?
A: Toto se důrazně NEDOPORUČUJE. Tuhost obvykle vyplývá z opotřebení, bobtnání vnitřního PTFE sedla nebo zachycených nečistot. Přidání maziva nemusí problém vyřešit a mohlo by dojít ke kontaminaci média. Použití cheater baru (např. ocelové trubky) může snadno poškodit vřeteno, uzamykací mechanismus nebo sedla, což způsobí selhání nebo netěsnost ventilu. Správný přístup je odtlakovat systém a poté ventil rozebrat za účelem kontroly/čištění nebo jej zcela vyměnit.

Q5: Poskytuje Ningbo Yunhua Valve Co., Ltd. záruku a technickou podporu pro své produkty?
A: Ano. Jako profesionální výrobce ventilů, Ningbo Yunhua Valve Co., Ltd. nabízí záruku kvality na všechny dodávané produkty. Poskytujeme nejen standardizované produkty ventilů, ale máme také profesionální technický tým schopný nabídnout komplexní podpůrné služby, včetně poradenství při výběru, pokynů k instalaci a analýzy poruch, což zajistí, že váš systém řízení kapalin bude fungovat bezpečně a efektivně.
