Mosazné kulové ventily: Kompletní technický průvodce výběrem, dimenzováním a servisem

Mosazný kulový ventil je čtvrtotáčkové nebo víceotáčkové zařízení pro regulaci průtoku vyrobené ze slitiny mědi a zinku, speciálně navržené pro regulaci, škrcení a uzavírání průtoku kapaliny v potrubních systémech. Na rozdíl od šoupátkových ventilů, které jsou navrženy výhradně pro servis zapnuto/vypnuto, mosazné kulové ventily vynikají přesným škrcení průtoku , díky čemuž jsou nepostradatelné v instalatérských, HVAC, parních a průmyslových kapalinových systémech po celém světě. Jejich vnitřní komora kulového těla a pohyblivý mechanismus kotouče a sedla umožňují operátorům modulovat průtok s jemnou zrnitostí, což je vlastnost, které se šoupátka nebo kulové ventily v mnoha aplikacích prostě nemohou vyrovnat.

Celosvětová poptávka po kulových ventilech stále roste. Podle zprávy MarketsandMarkets z roku 2023 byl globální trh s ventily oceněn přibližně na 77,9 miliardy USD v roce 2022 a předpokládá se, že do roku 2027 dosáhne 104,4 miliardy USD, přičemž mosazné varianty si udrží silný podíl v nízkotlakém až střednětlakém segmentu díky své vynikající obrobitelnosti, odolnosti proti korozi a nákladové efektivitě.

Co je mosazný kulový ventil a jak to funguje

A kulový ventil bere jeho název je odvozen od kulovitého nebo kulovitého tvaru dutiny těla ventilu. Kapalina vstupuje do vstupu ventilu, je směrována dolů skrz otvor sedla, prochází pod nebo kolem disku a vystupuje výstupem. Kotouč se zvedá nebo spouští otáčením ručního kola spojeného se závitovým dříkem. Vzhledem k tomu, že polohu disku lze nastavit kdekoli mezi plně otevřeným a zcela usazeným, průtok je plynule nastavitelný v rámci jmenovitého rozsahu ventilu .

Klíčové vnitřní komponenty

• Tělo: Vnější plášť obsahující tlak, obvykle litá nebo kovaná mosaz.
• kapota: Horní uzávěr obsahuje těsnění vřetene a spojuje sestavu ručního kola s tělem.
• Disk (nebo zástrčka): Pohyblivý prvek, který se dotýká sedla, aby zastavil průtok. Může být plochý, konvexní, zúžený nebo jehlový.
• místo: Precizně obrobený kroužek uvnitř těla, kde se kotouč dotýká těsnění.
• Stonek: Závitová tyč, která převádí otáčení ručního kola na lineární pohyb disku.
• Těsnění a těsnění: Těsní kolem stonku, aby se zabránilo vnějšímu úniku.

Jedním z praktických důsledků této vnitřní geometrie je relativně vysoký pokles tlaku ve srovnání s šoupátkovými nebo kulovými ventily stejné jmenovité velikosti. Kapalina musí uvnitř těla dvakrát změnit směr. Například u standardního 1palcového mosazného ventilu při plném otevření se koeficient průtoku (Cv) obvykle pohybuje od 8 až 14 , zatímco srovnatelný kulový ventil může dosáhnout Cv 30 nebo vyšší. Nejedná se o závadu – jedná se o záměrný kompromis v konstrukci, který přináší vynikající přesnost škrticí klapky.

Proč mosaz: Vlastnosti materiálu a třídy slitin

Mosaz je slitina mědi a zinku s menšími přísadami olova, cínu nebo vizmutu v závislosti na jakosti. Jeho popularita pro tělesa ventilů spočívá na kombinaci vlastností, které většina alternativních kovů nemůže současně poskytnout za srovnatelné náklady.

Běžné slitiny mosazi používané při výrobě kulových ventilů

Zákon o snížení obsahu olova v pitné vodě (účinný v USA od ledna 2014) nařizuje, aby smáčené povrchy v systémech pitné vody neobsahovaly více než vážený průměr 0,25 % olova . Toto nařízení urychlilo přechod od C36000 k bezolovnatým slitinám, jako je C87850 a vizmut-selenová mosaz v rezidenčních a komerčních instalatérských aplikacích.

Odzinkování a jak se mu vyhnout

Odzinkování je selektivní vyluhování zinku z mosazi, zanechání porézní, oslabené měděné struktury. Nejagresivněji se vyskytuje u mosazí s vysokým obsahem zinku (nad 15 % Zn), když jsou vystaveny měkké, kyselé vodě nebo vodě bohaté na chloridy. Výsledkem je strukturální selhání a zvýšené riziko úniku. Mosaz odolná proti odzinkování (DZR), typicky obsahující arsen (0,02–0,06 %), tento mechanismus inhibuje. Mnoho evropských norem – včetně BS EN 12165 a DIN 50930 – vyžaduje mosaz DZR pro armatury studené vody vystavené agresivním chemickým vlivům vody. Při specifikaci mosazného kulového ventilu pro evropské rozvody pitné vody hledejte označení DZR.

Hodnoty tlaku a teploty: Co znamenají čísla v praxi

Každý mosazný kulový ventil nese jmenovitou hodnotu tlaku a teploty (P-T) – maximální přípustný pracovní tlak při dané teplotě tekutiny. Mosaz s rostoucí teplotou ztrácí pevnost v tahu, takže jmenovitý tlak klesá s rostoucí teplotou. Nepochopení nebo ignorování tohoto vztahu je hlavní příčinou předčasného selhání ventilu.

Tyto údaje odpovídají standardům ASME B16.15 a MSS SP-80. Kovaný mosazný kulový ventil třídy 250 je určen pro 400 psi (27,6 bar) při okolní teplotě , takže je vhodný pro aplikace s vyšším tlakem páry a stlačeného vzduchu. Vždy ověřte skutečné hodnocení na typovém štítku, nejen označení třídy, protože různí výrobci dosahují v rámci stejné třídy mírně odlišných hodnocení.

Příklad ze skutečného světa: parní topný systém pracující při 15 psi (1 bar) a 250 °F (121 °C) je dobře v rámci třídy 125, tj. 150 psi při této teplotě. Stejný ventil nainstalovaný na systému recirkulace teplé užitkové vody při 180 °F (82 °C) a 100 psi by byl také přijatelný, ale pouze v případě, že je potvrzeno, že následný přetlakový ventil je při této teplotě nastaven pod 150 psi.

Typy vzoru těla: Výběr správné konfigurace

Mosazné uzavírací ventily se vyrábějí v několika konfiguracích těla, z nichž každá je vhodná pro odlišný scénář instalace. Volba tvaru tělesa přímo ovlivňuje tlakovou ztrátu, instalační prostor, snadnou údržbu a průtokové charakteristiky.

Standardní (T-vzor) kulový ventil

Nejběžnější konfigurace. Vstupní a výstupní porty jsou in-line (kolineární) a tekutina vytváří cestu ve tvaru S skrz tělo. To vede k nejvyššímu poklesu tlaku ze vzorů globálních ventilů – přibližně 3 až 5krát větší než ekvivalentní šoupátko — ale nabízí nejlepší ovládání plynu. Ideální pro rozvody vody, kondenzátu páry, topného oleje a stlačeného vzduchu, kde je primární regulace průtoku.

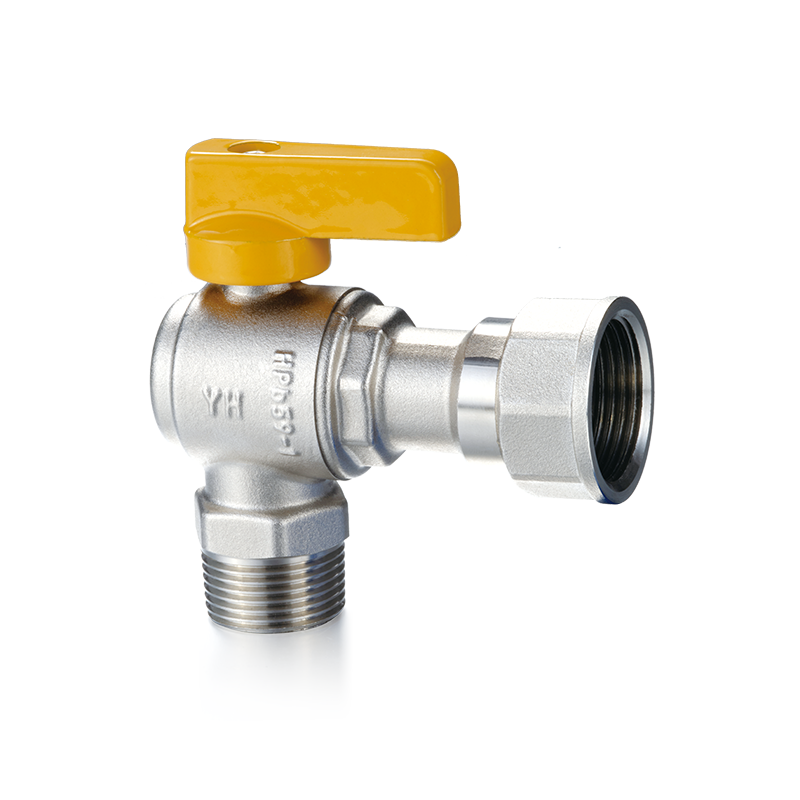

Úhlový kulový ventil

Vstupní a výstupní porty jsou vůči sobě v úhlu 90 stupňů. Kapalina změní směr pouze jednou uvnitř těla, čímž se zhruba sníží pokles tlaku 30–40 % ve srovnání s T-vzorem a přitom stále umožňuje vynikající škrcení. Rohové ventily slouží také jako kolena, čímž odpadá jedna potrubní tvarovka v rohu. To je výhodné ve stísněných prostorech, jako jsou pod kuchyňskými dřezy, u připojení ohřívačů základní desky nebo v kompaktních ovládacích panelech HVAC.

Kulový ventil se vzorem Y (šikmý).

Sedlo a dřík jsou nakloněny (typicky 45° až 60°) vzhledem k potrubí. Dráha kapaliny je nejefektivnější ze všech typů kulových ventilů, vytváří pokles tlaku blíže k poklesu tlaku šoupátka při plném otevření, přičemž si stále zachovává schopnost škrcení. Ventily se vzorem Y jsou preferovány ve vysokotlakých systémech s vysokým průtokem a v aplikacích, kde je pokles tlaku významným ekonomickým nebo energetickým problémem, jako jsou rozvody chlazené vody nebo napájecí voda vysokotlakého kotle.

Jehlový ventil (podtyp kulového ventilu)

Jehlový ventil je funkčně přesný kulový ventil se štíhlým kuželovitým jehlovitým kotoučem a sedlem otvoru o malém průměru. Extrémně jemné stoupání závitu na představci umožňuje nastavení průtoku na mikrometrické stupnici , díky čemuž jsou jehlové ventily preferovanou volbou pro přístrojová impulzní vedení, měření plynu, hydraulické ovládací prvky a systémy přívodu laboratorního plynu. Mosazné jehlové ventily jsou široce používány v instrumentaci kvůli kompatibilitě mosazi s přístrojovým vzduchem a inertními plyny.

Typy koncových připojení a aspekty instalace

Mosazné uzavírací ventily se vyrábějí s několika typy koncových připojení. Výběr správného závisí na materiálu potrubí, tlaku v systému, vibracích a na tom, zda bude nutné ventil kvůli údržbě demontovat.

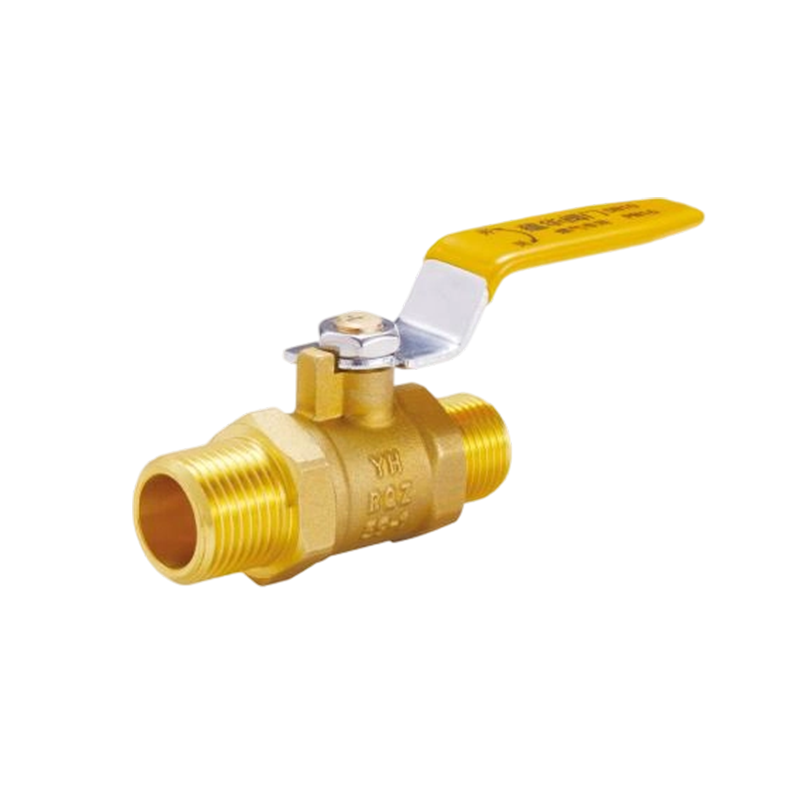

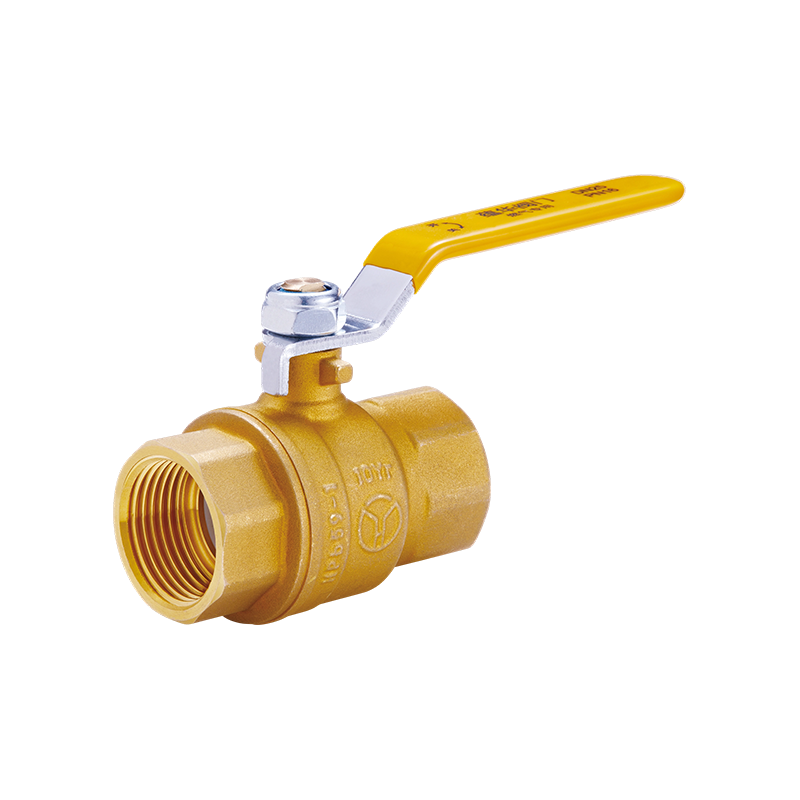

• NPT Threaded (ASME B1.20.1): Nejběžnější spojení v severoamerickém instalatérství a HVAC. Kuželové závity vytvářejí mechanickou ucpávku, často doplněnou PTFE páskou nebo tmelem. Vhodné pro velikosti ¼ palce až 4 palce. Snadná montáž na místě, ale vyžaduje ploché klíče a pečlivé ovládání krouticího momentu, aby nedošlo k prasknutí těla.
• Pájecí (pot) konec: Používá se se systémy měděných trubek. Těleso ventilu je nasunuto na konec trubky a připájeno 95/5 cín-antimonem nebo podobnou bezolovnatou pájkou. Poskytuje trvalé, nízkoprofilové připojení. Při pájení je třeba dbát na to, aby nedošlo k přehřátí těla ventilu, protože nadměrné teplo může poškodit sedlo a těsnění.
• Konec komprese: Používá objímku, která se při utahování matice zakousne do vnějšího průměru trubky. Společné pro připojení přístroje a spotřebiče. Zabraňuje teplu a závitovacím nástrojům.
• Přírubový konec (ASME B16.24): Šroubové přírubové spoje se používají ve větších velikostech (obvykle 2 palce a více) nebo systémech, které vyžadují časté odstraňování ventilů. Mosazné ventily s přírubou jsou běžné v potrubí průmyslových procesů, chladicích zařízeních a větších aplikacích HVAC.
• Push-Fit / Press-Fit: Novější kategorie s O-kroužkovým nebo nerezovým uchopovacím kroužkovým mechanismem. Stále oblíbenější v renovačním instalatérství, protože není vyžadován žádný plamen a montáž je rychlá – obvykle méně než 10 sekund na připojení.

Orientace instalace

Kritický a často nepochopený detail: mosazné kulové ventily musí být instalovány s průtokem vstupujícím pod disk (orientace ke stonku je standardní). Tato orientace "proudění pod kotoučem" znamená, že tlak tekutiny pomáhá kotouči proti sedlu při zavírání a působí proti kotouči při otevírání. Výsledkem je pozitivní uzavření s nízkou ovládací silou. Obrácený směr proudění ("průtok přes kotouč") je přijatelný v některých scénářích pouze se škrcení, ale může způsobit poškození sedla vodním rázem, když se ventil rychle zavírá a síla dosednutí rukou je snížena. Vždy zkontrolujte šipku nebo značku "IN" zalitou do těla ventilu.

Kulové ventily mohou být instalovány s vřetenem vodorovně, svisle nahoru nebo pod jakýmkoli úhlem, ale pro provoz s párou je upřednostňován svislý dřík, protože kondenzát odtéká z ucpávky, čímž se prodlužuje životnost ucpávky.

Vhodné aplikace a odvětví

Mosazné kulové ventily jsou zvláště vhodné pro definovanou sadu aplikací. Jejich použití mimo tuto obálku – například ve vysoce abrazivním kalovém provozu nebo kryogenních podmínkách – vede k předčasnému selhání a je třeba se mu vyhnout.

Bytové a komerční instalatérské práce

Kulové ventily se objevují na uzávěrech armatur, připojení ohřívače vody, obtokových stanicích redukčních ventilů a regulačních smyčkách pomocného čerpadla. Typický ½palcový nebo ¾-palcový bezolovnatý mosazný kulový ventil zvládá bez problémů užitkovou vodu při 60–80 psi (4–5,5 bar). Díky schopnosti škrtit průtok jsou kulové ventily cenné u připojení spotřebičů, kde je potřeba kalibrace průtoku – například u přívodu jednotky reverzní osmózy nebo přívodního potrubí výrobníku ledu.

Parní topné systémy

Mosazné kulové ventily se používají v nízkotlakých parních topných systémech – zejména ve starších vícegeneračních a institucionálních budovách – již více než století. Jejich schopnost přiškrtit přívod páry k jednotlivým radiátorům je zásadní pro zónové vyvážení. U nízkotlaké páry (0–15 psi) je standardní specifikací mosazný kulový ventil třídy 125. Ve středotlaké páře (15–150 psi) je vyžadována kovaná mosaz třídy 250. Parní ventily nad 150 psi jsou preferovanou volbou, protože pevnost v tahu mosazi se stává limitujícím faktorem nad přibližně 300 °F (149 °C).

Systémy chlazené a teplé vody HVAC

Hydronické systémy v komerčních budovách používají kulové ventily na připojení výměníků tepla, přívodních/zpětných sběračů spirály a vyvažovacích bodů. V těchto systémech kulové ventily slouží k vyvažovací funkci, kterou někdy plní nastavovače okruhů – ale kulové ventily umožňují ruční přenastavení bez speciálních nástrojů. Například 1palcový mosazný ventil v sekundární smyčce chlazené vody může být nastaven tak, aby poskytoval cílový průtok, řekněme, 4 GPM do cívky vzduchového ovladače částečným uzavřením ventilu, dokud není dosaženo projektovaného delta-T napříč cívkou.

Palivový plyn a stlačený vzduch

Mosazné kulové ventily jsou široce používány v systémech zemního plynu, propanu a stlačeného vzduchu při tlacích až 150 psi (10 bar). Díky jejich spolehlivému uzavření jsou vhodné jako uzavírací ventily zařízení na plynových kotlích, průmyslových pecích a výtlačných potrubích vzduchových kompresorů. U zemního plynu by ventily měly nést certifikaci AGA nebo CSA. Poznámka: Slitiny mědi, včetně mosazi, nejsou vhodné pro provoz s acetylenem nad 15 psi kvůli riziku tvorby acetylidu mědi, výbušné sloučeniny.

Instrumentace a vzorkové linky

Mosazné jehlové ventily – přesný podtyp kulových ventilů – řídí průtok vzduchu v přístroji, hydraulické ovládací obvody a systémy analytických vzorků. Jejich stonky s jemným závitem umožňují nastavení zlomků otáčky pro dosažení přesných nízkých průtoků, často v rozsahu 0,01 až 2 GPM s opakovatelností, kterou bezjehlové ventily nemohou dosáhnout.

Mosazný kulový ventil vs. konkurenční typy ventilů

Technici a týmy nákupu často diskutují o tom, jaký typ ventilu použít v dané aplikaci. Následující srovnání objasňuje kompromisy.

Data posilují klíčový princip: použijte kulový ventil, když je požadováno škrcení, a kulový ventil, když je primární potřeba rychlé úplné otevření/úplné uzavření. Pokus přiškrtit kulový ventil tím, že jej necháte částečně otevřený, urychluje erozi sedla a dramaticky zkracuje životnost ventilu – běžná a nákladná chyba při instalaci v terénu.

Normy a certifikace, které je třeba hledat

Specifikace mosazného ventilu bez odkazu na platné normy riskuje instalaci nevyhovujícího vybavení. Níže jsou uvedeny celosvětově nejrozšířenější normy:

• ASME B16.15: Závitové fitinky ze slitiny mědi – pokrývají rozměry těla a jmenovité hodnoty tlaku a teploty pro mosazné ventily se závitem.
• MSS SP-80: Bronzové ventily, kulové, úhlové a zpětné ventily – definují požadavky na design, materiál a testování pro severoamerický trh. Zahrnuje požadavky na test hydrostatické skořepiny a sedadla.
• ASME B16.24: Trubkové příruby ze slitiny mědi – platí pro přírubové ventily.
• NSF/ANSI 61: Součásti systému pitné vody — účinky na zdraví. Vyžaduje se pro ventily v kontaktu s pitnou vodou v Severní Americe. Doprovodný standard NSF/ANSI 372 pokrývá shodu s obsahem olova.
• EN 13828 / EN 1213 (Evropa): Kryty stavebních ventilů ze slitin mědi a nerezové oceli pro přívod vody. EN 1213 se specificky zabývá kulovými ventily.
• ISO 228-1: Definuje rozměry paralelních závitů (BSPP) používaných na evropských a asijských trzích, na rozdíl od kuželových závitů NPT specifikovaných v ASME B1.20.1.
• UL / CSA / AGA: Certifikační značky požadované pro plynové servisní ventily prodávané v Severní Americe. Potvrďte, že jakýkoli mosazný kulový ventil nainstalovaný na plynovém rozvodu má příslušné schválení.

Testovací certifikace třetích stran (nejen vlastní certifikace výrobců) přidávají smysluplnou jistotu. Ventil, který prošel zkouškou hydrostatického pláště při 1,5násobku svého jmenovitého pracovního tlaku a zkouškou těsnosti sedla podle MSS SP-80 – a nese odpovídající značku třetí strany – představuje podstatně nižší riziko než ventil, který je sám prohlášen za vyhovující.

Dimenzování mosazného kulového ventilu: průtokový koeficient a praktické metody

Správné dimenzování zabraňuje jak nadměrnému poklesu tlaku (poddimenzovaný ventil), tak špatnému ovládání škrcení (předimenzovaný ventil). Průtokový koeficient Cv je univerzálním dimenzováním regulačních ventilů v Severní Americe; metrickým ekvivalentem je Kv (1 Cv ≈ 0,865 Kv).

Základní rovnice Cv pro kapalinový provoz je:

Cv = Q × √ (SG / ΔP)

Kde: Q = průtok v US galonech za minutu, SG = měrná hmotnost tekutiny (voda = 1,0), ΔP = pokles tlaku na ventilu v psi.

Příklad: Potrubí přídavné vody chladicí věže dodává 20 GPM vody s povoleným poklesem tlaku 5 psi přes regulační ventil. Požadované Cv = 20 × √ (1,0 / 5) = 20 × 0,447 = 8.94 . Byl by vybrán 1palcový mosazný kulový ventil s publikovaným Cv 10–12 při plném otevření; ventil by fungoval při zhruba 70–80 % otevření za konstrukčních podmínek, což by poskytovalo pohodlné ovládání.

Častou chybou předimenzování je výběr ventilu stejné velikosti jako potrubí bez provedení výpočtu Cv. V mnoha systémech je regulační ventil záměrně o jednu velikost potrubí menší než potrubí, aby bylo zajištěno, že bude pracovat v užitečném rozsahu škrticí klapky (otevřeno na 40–70 %) spíše než téměř zcela otevřený, kde je citlivost průtoku na polohu vřetene velmi nízká a ovládání se stává nepřesným.

Údržba: Co kontrolovat, kdy a jak

Jednou z nejvýznamnějších výhod mosazných kulových ventilů oproti kulovým nebo škrticím ventilům je jejich přestavitelnost na místě. Posuvný ventil lze obnovit do stavu jako nový na místě, aniž by bylo nutné demontovat těleso ventilu z potrubí – hlavní výhoda v těžko dostupných instalacích nebo instalacích ve stísněném prostoru.

Výměna balení

Nejběžnější úkol údržby. Těsnění vřetene se časem opotřebovává, zejména v systémech, kde je ventil často provozován nebo je vystaven tepelným cyklům. Mezi známky selhání těsnění patří viditelná vlhkost stékající kolem představce nebo minerální skvrny na kapotě. Balicí materiály zahrnují:

• PTFE (teflonové) kroužky: Vhodné pro vodu, páru do 450°F, plyny, jemné chemikálie. Nejběžnější těsnění pro mosazné ventily v instalatérském provozu.
• Grafitové balení: Vysokoteplotní pára a procesní servis. Vynikající stlačitelnost a samomazné vlastnosti.
• Opletení (lněné nebo syntetické): Nachází se ve starších ventilech; v moderním designu z velké části nahrazen PTFE.

Postup výměny těsnění: izolujte a odtlakujte ventil; demontujte ruční kolo a těsnicí matici; vytáhněte staré těsnicí kroužky pomocí těsnicího háku; vyčistěte ucpávku; nainstalujte nové předem vytvarované těsnicí kroužky (každý kroužek otočte o 90° od předchozího, aby se spoje přemístily); znovu sestavte a natlakujte, abyste zkontrolovali těsnost. Celková pracovní doba pro zkušeného technika: 15–30 minut na ventil .

Repase disku a sedla

Opotřebení disku je indikováno tím, že se nepodařilo dosáhnout těsného uzavření, i když je ventil zcela uzavřen a správně utažen. U mnoha mosazných ventilů je kotouč vyměnitelný bez demontáže těla z potrubí. Výměna disků jsou levné položky – obvykle 2–15 USD v závislosti na velikosti — Zefektivnění opravy ve srovnání s výměnou ventilu.

Poškození sedla (rýhy nebo eroze) lze někdy lapovat pomocí lapovacího nástroje a jemné abrazivní směsi. Pokud je sedlo vážně poškozeno, jsou k dispozici náhradní vložky sedla pro mnoho konstrukcí větších ventilů. Menší ventily (¾ palce a méně) se obvykle vyměňují, když je sedlo poškozeno, protože ekonomika obnovy sedla neospravedlňuje práci.

Doporučené intervaly prohlídek

• Roční: Cvičte ventil (úplně otevřete a zavřete), abyste zabránili zadření vřetene. Zkontrolujte vnější netěsnosti kolem kloubů dříku a těla.
• Každých 3–5 let: Zkontrolujte stav balení. Preventivně vyměňte v aplikacích s vysokým cyklem nebo vysokou teplotou.
• Při pozorovaném úniku: Okamžité dotažení nebo výměna těsnění. Neodkládat; menší netěsnost stonku se často rychle stupňuje.
• Při netěsnosti sedla (ventil se nezavře): Zkontrolujte kotouč a sedlo na opotřebení nebo nečistoty. Podle potřeby vyměňte kotouč nebo břišní sedlo.

Běžné poruchové režimy a jak jim předcházet

Pochopení toho, proč mosazné ventily selhávají, pomáhá technikům a týmům zařízení podniknout preventivní opatření. Většinu provozních problémů tvoří následující selhání:

1. Odzinkování: Popsáno výše. Prevence: specifikujte DZR nebo bezolovnatou křemíkovou mosaz v agresivním prostředí vodní chemie. Před specifikací slitiny otestujte pH vody a obsah chloridů.
2. Netěsnost těsnění vřetene: Nejběžnější způsob poruchy podle frekvence. Prevence: Každoročně kontrolujte, proaktivně vyměňte podle výše uvedeného plánu údržby a používejte kvalitní balicí materiál určený pro aplikační teplotu.
3. Eroze sedadla v důsledku škrcení při vysoké rychlosti: U částečně otevřených kulových ventilů může dojít k vysokorychlostnímu proudění malým otvorem, což způsobí erozi kotouče a sedla tažením drátu. Prevence: vyhněte se trvalému škrcení při otevření na méně než 10 %. Pokud je potřeba jemné ovládání při velmi nízkých průtocích, nainstalujte paralelně menší ventil (konfigurace „bypass“).
4. Poškození vodním kladivem: Rychlé uzavření ventilu zachycuje tlakové vlny, které namáhají tělo a sedadlo. Prevence: uzavírací ventily zavírejte pomalu (víceotáčkový design toto riziko přirozeně snižuje). Nainstalujte tlumiče přepětí nebo pomaluzavírací pohony na automatické globální ventily.
5. Odírání nebo zadření nitě: Závity vřetene se zadírají v důsledku koroze nebo provozu ventilu při nebo mimo jeho tlak-teplotní limity. Prevence: pravidelné cvičení, vhodné mazání závitů vřetene (použijte mazivo kompatibilní s procesní kapalinou) a před instalací ověřte limity P-T.
6. Praskání těla z přetížení: Zejména u mosazných ventilů se závitovým koncem instalovaných přetažením. Prevence: dodržujte specifikace točivého momentu výrobce. Pro 1palcový NPT je typický montážní moment 80–100 ft-lb v závislosti na konstrukci karoserie; překročením tohoto rizika hrozí prasknutí těla, zejména u lité (vs. kované) mosazi.

Automatizace: Přidání pohonů k mosazným kulovým ventilům

Vlastní škrticí schopnost ventilů Globe z nich dělá přirozené kandidáty pro automatizované řízení v systémech řízení budov (BMS), smyčkách řízení procesů a vzdáleném zónování HVAC. Ovládané mosazné ventily mohou v mnoha aplikacích nahradit samostatné regulační ventily, čímž se snižují náklady na instalaci.

Typy pohonů používané s kulovými ventily

• Elektrické (motorizované) pohony: Nejběžnější v aplikacích HVAC. Přijímat řídicí signály 0–10 V, 4–20 mA nebo s plovoucí desetinnou čárkou. Pracujte při síťovém napětí (24 V AC nebo 120/230 V AC). Typická doba aktivace pro 1palcový ventil: 30–90 sekund pro plný zdvih, což je vhodné pro většinu regulačních smyček HVAC. Ty nejsou vhodné pro nouzové vypnutí, kde je vyžadováno rychlé uzavření.
• Pneumatické pohony: Používá se při řízení procesů, kde je k dispozici stlačený vzduch (typicky 3–15 psi signál přístrojového vzduchu). Rychlá aktivace, zabezpečená proti výpadku při ztrátě vzduchu (vratná pružina) a vhodná pro prostory s nebezpečím výbuchu. Historicky dominantní typ pohonu v aplikacích průmyslových ventilů.
• Tepelné pohony (voskový motor): Jednoduché, levné akční členy, které reagují na teplotu. Běžně se používá na zónových ventilech v hydronických topných systémech. Nevhodné pro modulační řízení, ale spolehlivé pro dvoupolohovou regulaci zóny (otevřeno/zavřeno).

Při výběru pohonu zajistěte, aby uzavírací síla pohonu (vyjádřená v Newtonech nebo librách síly) překračovala požadovanou dosedací sílu ventilu při maximálním tlakovém rozdílu. Běžnou chybou je spárování pohonu s nízkým točivým momentem s ventilem na horní hranici jeho jmenovitého tlaku, což má za následek, že pohon není schopen dosáhnout těsného uzavření. Výrobci obvykle zveřejňují minimální sílu ovladače potřebnou pro úplné vypnutí při různých tlakových rozdílech.

Ekonomická analýza: Celkové náklady na vlastnictví

Mosazný uzavírací ventil má vyšší počáteční náklady než srovnatelný kulový ventil, ale nižší celkové náklady na vlastnictví v aplikacích škrcení díky snížené frekvenci výměny a možnosti přestavby na místě. Zvažte reprezentativní scénář:

• 1palcový mosazný kulový ventil používaný pro nepřetržité škrcení v chladicím systému stojí přibližně 15–25 USD při nákupu, ale vyžaduje výměnu sedla (nepraktické, takže výměna celého ventilu) každé 2–4 roky kvůli opotřebení sedla způsobeného škrcení. Za 20 let to je 5–10 výměn ventilů plus mzdové náklady.
• 1palcový mosazný kulový ventil stojí přibližně 25–55 USD při nákupu, ale s každoroční kontrolou těsnění a výměnou kotouče každých 5–10 let (cena: 5–15 USD), může tělo ventilu vydržet 20 let bez výměny. Práce na výměnu ploténky: přibližně 30 minut.

Energetické náklady na vyšší tlakovou ztrátu v globálních ventilech jsou skutečným faktorem pro aplikace s vysokým průtokem a nepřetržitým provozem. Při 100 GPM přes 2palcový kulový ventil s poklesem tlaku 8 psi při plném otevření je penalizace čerpací energie oproti šoupátkovému ventilu (pokles o 1 psi) přibližně 1,4 kW dodatečného výkonu čerpadla . Při 0,12 USD/kWh a 8 760 ročních provozních hodinách to představuje zhruba 1 470 USD ročně dodatečné náklady na energii. V takových aplikacích může být ekonomicky výhodnější kruhový ventil se vzorem Y (nižší tlaková ztráta) nebo jiný typ ventilu.

Kontrolní seznam nákupu: Klíčové body specifikace

Při přípravě nákupní specifikace nebo žádosti o cenovou nabídku pro mosazné ventily je třeba definovat následující parametry, aby bylo zajištěno, že dodaný produkt bude vhodný pro daný účel:

1. Jmenovitá velikost potrubí (NPS nebo DN): Definujte velikost portu ventilu. Potvrďte, zda je ventil plný nebo redukovaný.
2. Tlaková třída: Třída 125 (200 psi při teplotě okolí) nebo Třída 250 (400 psi při teplotě okolí) podle MSS SP-80.
3. Typ a standard koncového připojení: NPT podle ASME B1.20.1, BSPP podle ISO 228-1, pájecí konec podle ASTM B88, příruba podle ASME B16.24 atd.
4. Shoda slitiny a olova: V případě potřeby specifikujte mosaz DZR. Potvrďte shodu s normami NSF/ANSI 61 a 372 pro pitnou vodu.
5. Vzor těla: T-vzor, úhel, Y-vzor nebo typ jehly.
6. Materiál disku: Mosazný kotouč (standardní), kotouč z nerezové oceli (tvrdší, odolnější proti erozi) nebo kotouč s povrchem z PTFE (měkké sedlo, nižší dosedací síla, lepší třída uzavření).
7. Obalový materiál: PTFE (standardní) nebo grafit (vysokoteplotní pára).
8. Provozní médium a teplotní rozsah: Voda, pára, plyn, stlačený vzduch — s maximální teplotou a tlakem.
9. Platné normy a certifikace: MSS SP-80, NSF 61/372, UL/CSA (plynářství), EN 1213 (evropská) atd.
10. Požadavek na pohon: Ruční ruční kolo, motorizované elektrické nebo pneumatické — s typem řídicího signálu a polohou selhání, pokud je automatické.

Environmentální a regulační trendy ovlivňující mosazné kulové ventily

Průmysl mosazných ventilů se nadále vyvíjí pod tlakem ekologických předpisů, zejména pokud jde o obsah olova a získávání slitin. Stojí za to sledovat několik trendů:

Mandáty bez olova se globálně rozšiřují

V návaznosti na americký zákon o snížení obsahu olova v pitné vodě (2014) stanovil kalifornský AB 1953 již v roce 2010 přísnější standard omezující olovo na 0,25 % na smáčených površích. Směrnice Evropské unie o pitné vodě (DWD 2020/2184) vyžaduje, aby členské státy stanovily maximální koncentrace olova ve vodovodní vodě, a prosazuje přijetí bezolovnatých armatur a ventilů v celé Evropě do roku 2026. Týmy pro nákup v jakékoli jurisdikci nakládající s pitnou vodou by měly standardně používat bezolovnaté slitiny, i když to ještě není nařízeno, podle specifikací odolných vůči budoucnosti.

Balicí a těsnící materiály bez PFAS

PTFE, fluorpolymer, obsahuje PFAS (per- a polyfluoralkylové látky). Regulační tlak na PFAS, zejména v EU (nařízení REACH) a v několika státech USA, podněcuje výzkum alternativního těsnění vřetene a materiálů měkkých sedel. Prozatím zůstává PTFE průmyslovým standardem pro mosazné kulové ventilové těsnění, ale specifikace pro vysoce regulované aplikace – zejména úprava vody a farmacie – by měly sledovat vývoj v této oblasti.

Cirkulární ekonomika a recyklovatelnost

Mosaz patří mezi nejvíce recyklovatelné průmyslové kovy, s odhadem recyklovaný obsah 70–90 % v mnoha výrobcích z odlévané mosazi už Mosazné kulové ventily na konci životnosti mají smysluplnou hodnotu šrotu – obvykle 0,80–1,50 USD za libru u smíšeného mosazného šrotu – což částečně kompenzuje náklady na výměnu a podporuje cíle podávání zpráv o udržitelnosti pro zařízení se závazky ESG.

Reference

• Trhy a trhy. Trh s průmyslovými ventily – Globální předpověď do roku 2027 . 2023.
• ASME B16.15 – Závitové fitinky z lité slitiny mědi: třídy 125 a 250 . Americká společnost strojních inženýrů.
• MSS SP-80 – Bronzová brána, glóbus, úhel a zpětné ventily . Společnost pro standardizaci výrobců.
• NSF International. NSF/ANSI 61: Součásti systému pitné vody – účinky na zdraví . Vydání 2022.
• NSF International. NSF/ANSI 372: Součásti systému pitné vody – Obsah olova . Vydání 2022.
• Sdružení pro rozvoj mědi. Výběr slitiny mosazi pro instalatérské aplikace . Publikace CDA, 2021.
• Asociace výrobců ventilů Ameriky (VMA). Příručka ventilů , 3. vydání. McGraw-Hill, 2004.
• Evropská komise. Směrnice 2020/2184 o jakosti vody určené k lidské spotřebě . Úřední věstník EU, 2020.
• ASHRAE. Příručka systémů a zařízení HVAC , Kapitola 47: Ventily. Vydání 2020.
• British Standards Institution. BS EN 1213: Stavební ventily – Uzavírací ventily ze slitin mědi pro pitnou vodu . BSI, 2016, $
